Hız Kontrol Cihazı - CDI - 48V-60V-72V 500-1000W

>

Elektrikli bisiklet, elektrikli scooter ve benzeri elektrikli araç sistemlerinde motorun kontrollü şekilde çalışmasını sağlayan Hız Kontrol Cihazı - CDI - 48V-60V-72V 500-1000W, motor ile batarya arasındaki güç aktarımını yöneten önemli elektronik bileşenlerden biridir. Farklı voltaj seviyeleriyle çalışabilen yapısı sayesinde 48V, 60V ve 72V sistemlerde, uygun bağlantı ve motor konfigürasyonu kullanılarak tercih edilebilir.

>

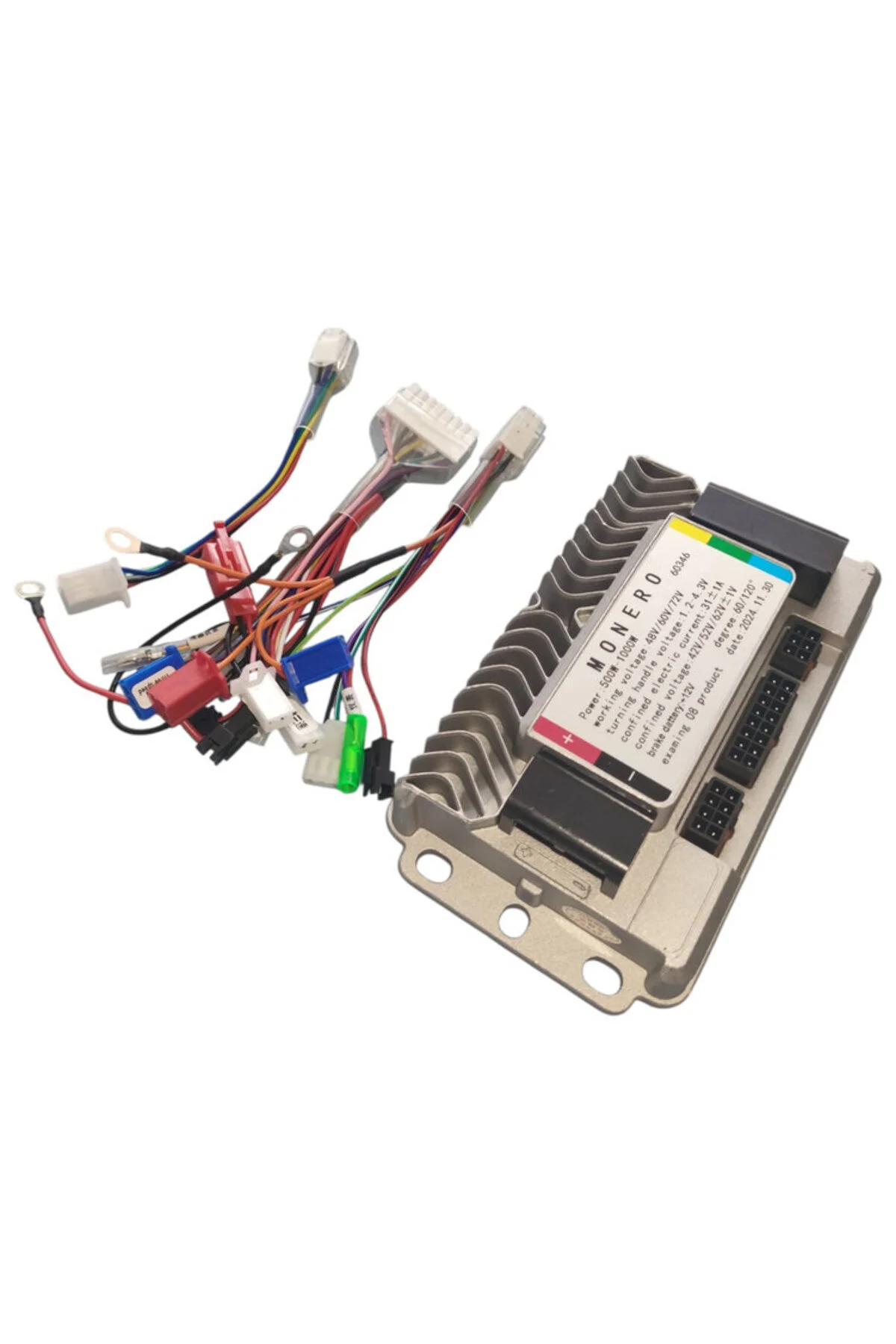

Ürün, 500W ile 1000W arasındaki motor sistemlerine yönelik olarak tasarlanmıştır. Metal gövde üzerindeki geniş soğutma kanatları, çalışma sırasında elektronik devrelerde oluşan ısının gövdeden uzaklaştırılmasına yardımcı olur. Bu yapı özellikle yüksek akım altında çalışan elektrikli araç kontrol sistemlerinde daha dengeli çalışma açısından önem taşır.

>

Hız Kontrol Cihazı CDI, yalnızca motora güç gönderen basit bir elektronik ünite değildir. Gaz kolu, fren kesici, ekran, geri vites, hız fonksiyonları, Hall sensörleri ve motor faz bağlantıları gibi aracın farklı elektriksel bileşenleri arasında koordinasyon sağlar. Ürünle birlikte kullanılan kablo bağlantı grubunda farklı fonksiyonlara ait soketlerin bulunması, uygun elektrik tesisatına sahip araçlarda sistemin bütünleşik şekilde kurulmasına olanak verir.

>

48V, 60V ve 72V Sistemlerle Kullanım

>

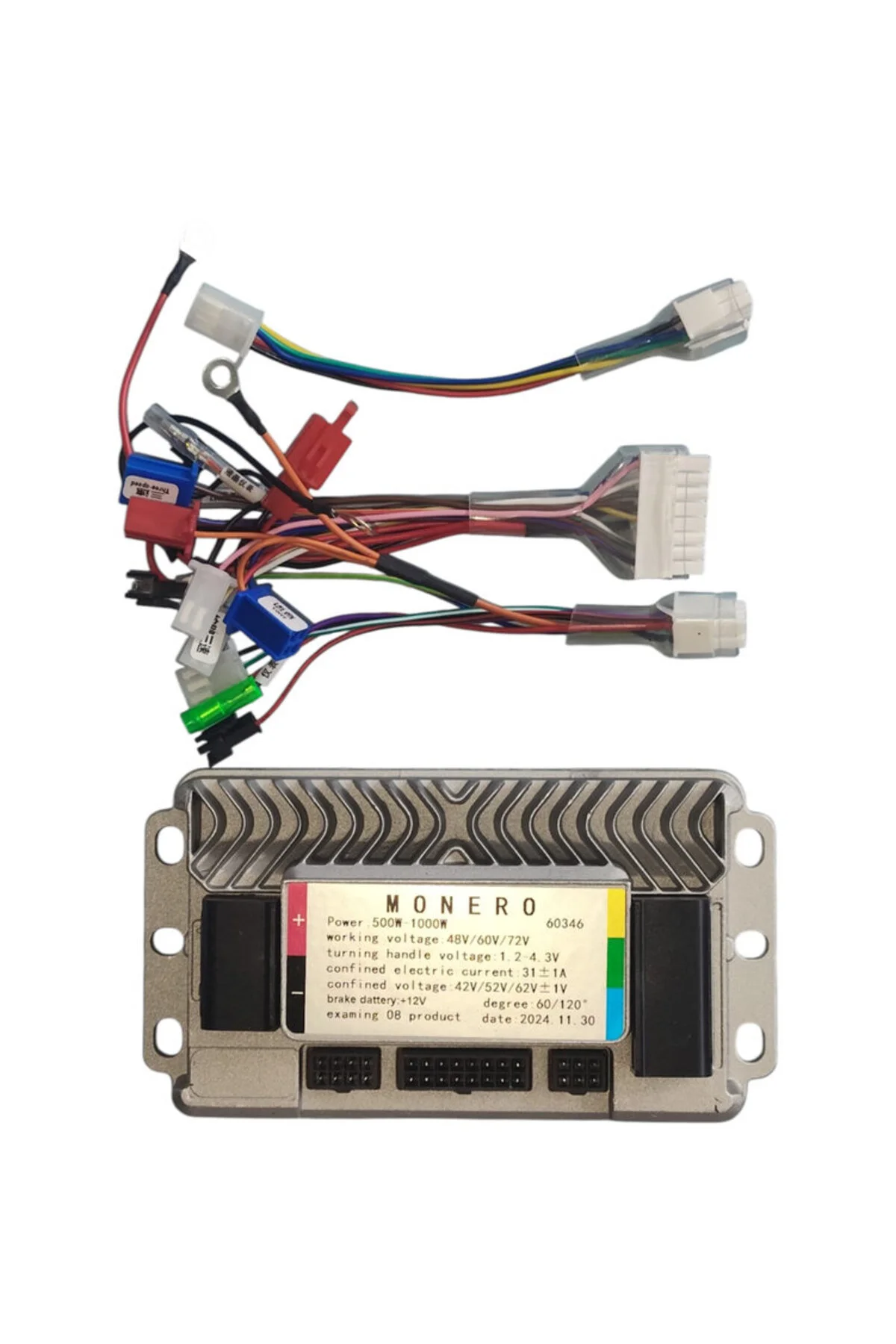

Bu kontrol cihazının en önemli özelliklerinden biri çoklu voltaj desteğidir. Ürün etiketi üzerinde 48V / 60V / 72V çalışma voltajı bilgisi yer almaktadır. Böylece farklı elektrikli araç projelerinde veya mevcut kontrol cihazının değiştirilmesi gereken uygulamalarda alternatif bir çözüm sunar.

>

Ancak kontrol cihazının çoklu voltaj desteğine sahip olması, her araca doğrudan bağlantı yapılabileceği anlamına gelmez. Batarya voltajı, motor gücü, soket yapısı, kablo renkleri, Hall sensörü düzeni, gaz kolu sinyali ve diğer elektriksel bağlantılar montaj öncesinde mutlaka karşılaştırılmalıdır.

>

Hız Kontrol Cihazı - CDI - 48V-60V-72V 500-1000W, özellikle bağlantı şeması kontrol edilerek kurulması gereken teknik bir üründür.

>

500W - 1000W Motor Sistemleri İçin Tasarım

>

Ürün üzerinde belirtilen güç aralığı 500W-1000W şeklindedir. Bu değer, kontrol ünitesinin elektrikli araçlarda yaygın olarak kullanılan orta güç sınıfındaki motor sistemlerine yönelik olduğunu gösterir.

>

Kontrol cihazı

bataryadan aldığı elektrik enerjisini motorun ihtiyaç duyduğu şekilde yönlendirerek motor fazlarını kontrol eder. Gaz kolundan gelen sinyale göre motorun hızlanmasını düzenlerken, fren kesici bağlantıları sayesinde frenleme sırasında motor sürüşünün kesilmesine yardımcı olur.

>

Ürünün gövdesinde bulunan alüminyum alaşımlı soğutucu kanatlar, yüzey alanını artırarak ısı dağılımını destekler. Kontrol cihazının hava alabilecek ve aşırı ısıya maruz kalmayacak uygun bir noktaya monte edilmesi tavsiye edilir.

>

Geniş Bağlantı Seçenekleri

>

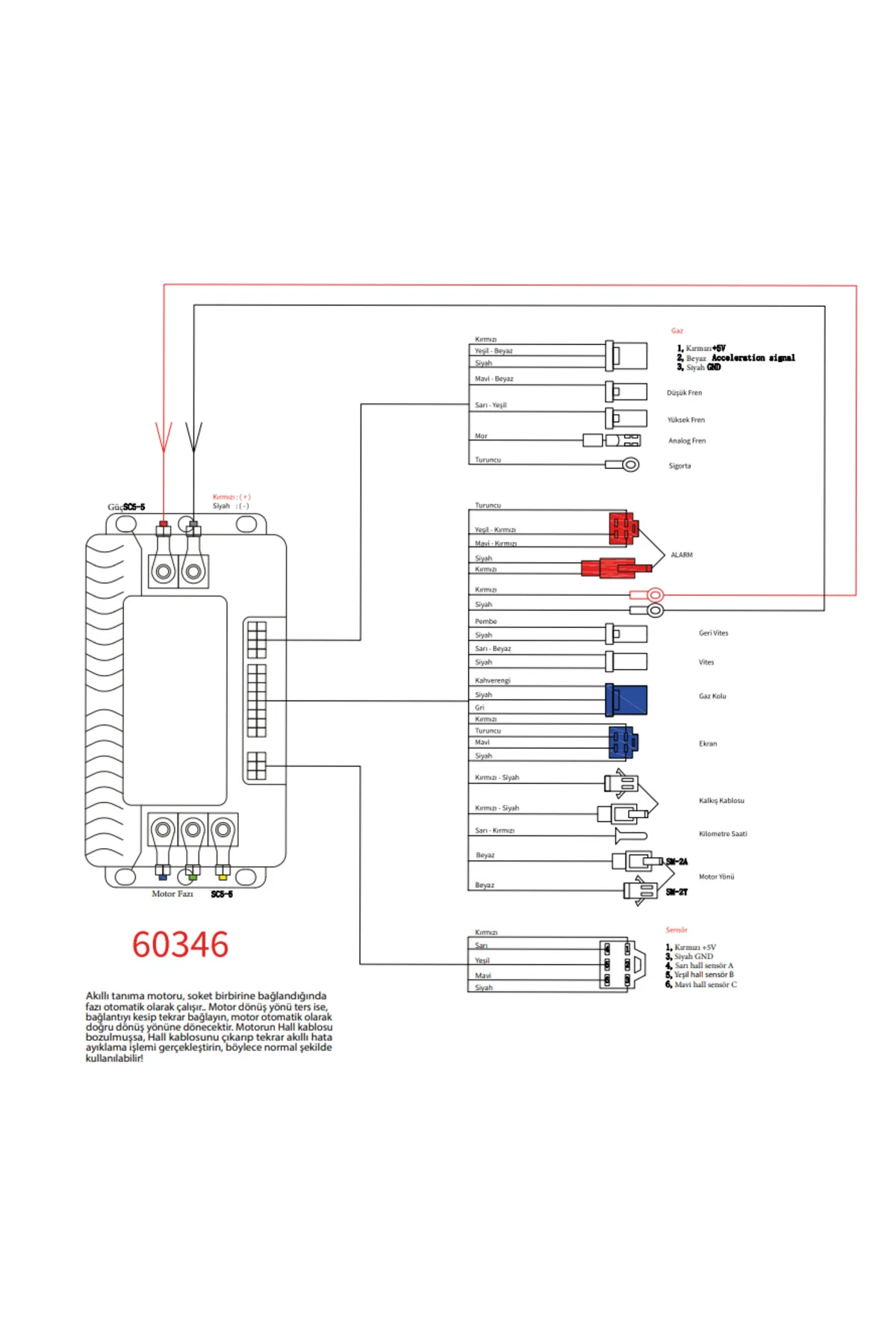

Bağlantı şemasına göre kontrol ünitesinde farklı araç fonksiyonları için çeşitli bağlantı uçları bulunmaktadır. Bunlar arasında sistem konfigürasyonuna göre kullanılabilen

>

>
• Gaz kolu bağlantısı



>
• Düşük fren bağlantısı



>
• Yüksek fren bağlantısı



>
• Analog fren bağlantısı



>
• Sigorta bağlantısı



>
• Alarm bağlantısı



>
• Geri vites bağlantısı



>
• Vites / hız fonksiyonu bağlantısı



>
• Ekran bağlantısı



>
• Kalkış kablosu



>
• Kilometre saati bağlantısı



>
• Motor yönü bağlantısı



>
• Hall sensörü bağlantısı



>
• Motor faz kabloları



>
• Batarya pozitif ve negatif güç bağlantıları



>

>

yer almaktadır.

>

Gaz kolu bağlantı şemasında +5V besleme, hızlanma sinyali ve GND hatları bulunmaktadır. Hall sensörü bölümünde ise +5V, GND ve motor konum bilgisini taşıyan Hall sensör sinyal hatları yer alır.

>

Kablo renkleri yol gösterici olsa da montaj işlemi yalnızca renklere bakılarak yapılmamalıdır. Araç üreticisine ve tesisata göre renk kodlamaları farklılık gösterebilir.

>

Akıllı Motor Tanıma Özelliği

>

Bağlantı şemasında kontrol ünitesinin akıllı tanıma / öğrenme bağlantısı bulunduğu görülmektedir. Bu bağlantı, uygun motor ve kontrolcü kombinasyonunda motor faz-Hall eşleşmesinin belirlenmesine ve motor dönüş yönünün ayarlanmasına yardımcı olabilir.

>

Akıllı tanıma kabloları birbirine bağlandığında sistem otomatik tanıma işlemini gerçekleştirir. Doğru motor yönü ve çalışma düzeni elde edildikten sonra bağlantının kullanım şekli, ürünün bağlantı şemasına uygun olarak uygulanmalıdır.

>

Bu özellik özellikle motor fazları veya Hall sensörü diziliminin bilinmediği bazı kurulumlarda montajı kolaylaştırabilir. Bununla birlikte elektriksel bağlantı konusunda yeterli teknik bilgi bulunmuyorsa montaj işleminin uzman kişiler tarafından yapılması önerilir.

>

Dayanıklı Metal Gövde ve Isı Dağılımı

>

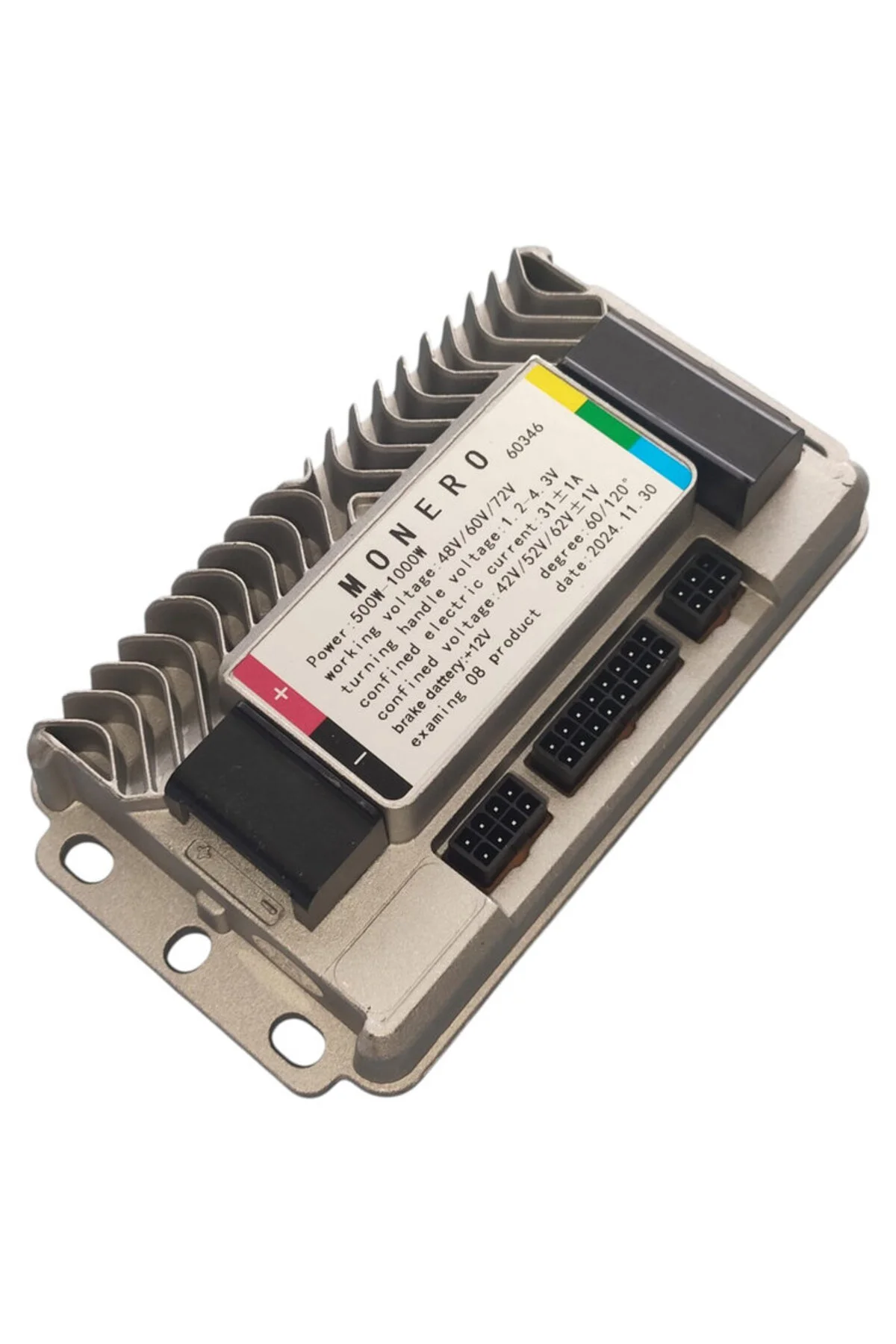

Hız Kontrol Cihazı CDI, elektronik devreyi dış etkenlerden korumaya yardımcı olan sağlam metal gövde yapısına sahiptir. Gövdenin yan bölümündeki çok sayıda soğutma kanadı, çalışma sırasında oluşan ısının daha geniş yüzeye dağıtılmasını destekler.

>

Montaj delikleri sayesinde kontrol cihazı araç gövdesindeki uygun bölgeye sabitlenebilir. Montaj sırasında kontrolcünün su birikebilecek bölgelere yerleştirilmemesi, kabloların ezilmemesi ve soketlerin gevşek bırakılmaması önemlidir.

>

Teknik Özellikler

>

>
• Ürün Tipi: Elektrikli araç hız kontrol cihazı / kontrolcü / CDI



>
• Çalışma Voltajı: 48V / 60V / 72V



>
• Uyumlu Motor Gücü: 500W - 1000W



>
• Gövde Yapısı: Metal, soğutucu kanatlı tasarım



>
• Gaz Kolu Desteği: Var



>
• Hall Sensörü Bağlantısı: Var



>
• Motor Faz Bağlantısı: Var



>
• Fren Kesici Bağlantıları: Var



>
• Geri Vites Bağlantısı: Var



>
• Ekran Bağlantısı: Var



>
• Alarm Bağlantısı: Var



>
• Motor Yönü / Tanıma Fonksiyonu: Bağlantı şemasına göre desteklenmektedir



>
• Kullanım Alanı: Uygun elektrik tesisatına sahip elektrikli bisiklet, scooter ve elektrikli araç sistemleri



>

>

Uyumluluk ve Montaj Kontrolü

>

Kontrol cihazı satın alınmadan önce mevcut kontrolcünün voltajı, motor gücü, soket sayısı, pin dizilimi, kablo bağlantıları ve fiziksel ölçüleri karşılaştırılmalıdır. Aynı voltaj ve watt değerine sahip iki kontrol cihazının soket yapıları farklı olabilir.

>

Bu nedenle yalnızca “48V”, “60V”, “72V” veya “1000W” bilgisine göre seçim yapılması önerilmez. Ürün görselleri ve bağlantı şeması mevcut araç tesisatıyla karşılaştırılmalıdır.

>

Paket İçeriği

>

>
• 1 Adet Hız Kontrol Cihazı - CDI - 48V-60V-72V 500-1000W



>
• Bağlantı kablo ve soket grubu



>

>

Kullanım Talimatı / Uyarı

>

Montaj öncesinde batarya bağlantısını kesin

voltaj, motor gücü, soket-pin dizilimi ve kablo fonksiyonlarını bağlantı şemasıyla doğrulamadan kontrol cihazına enerji vermeyin.

>

>
