Xiaomi M365 BMS 10S FPC Bağlantı Kablosu Plexi

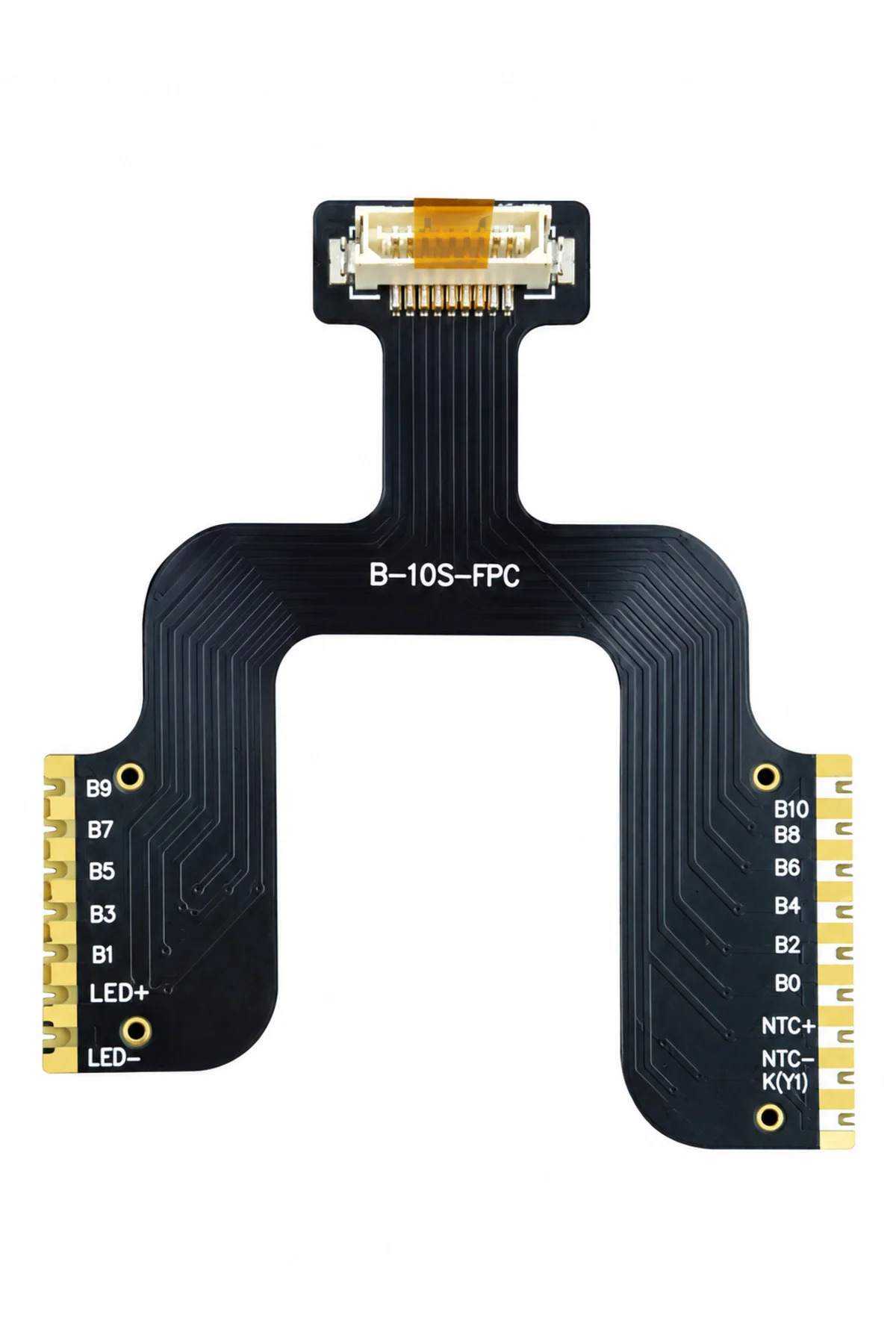

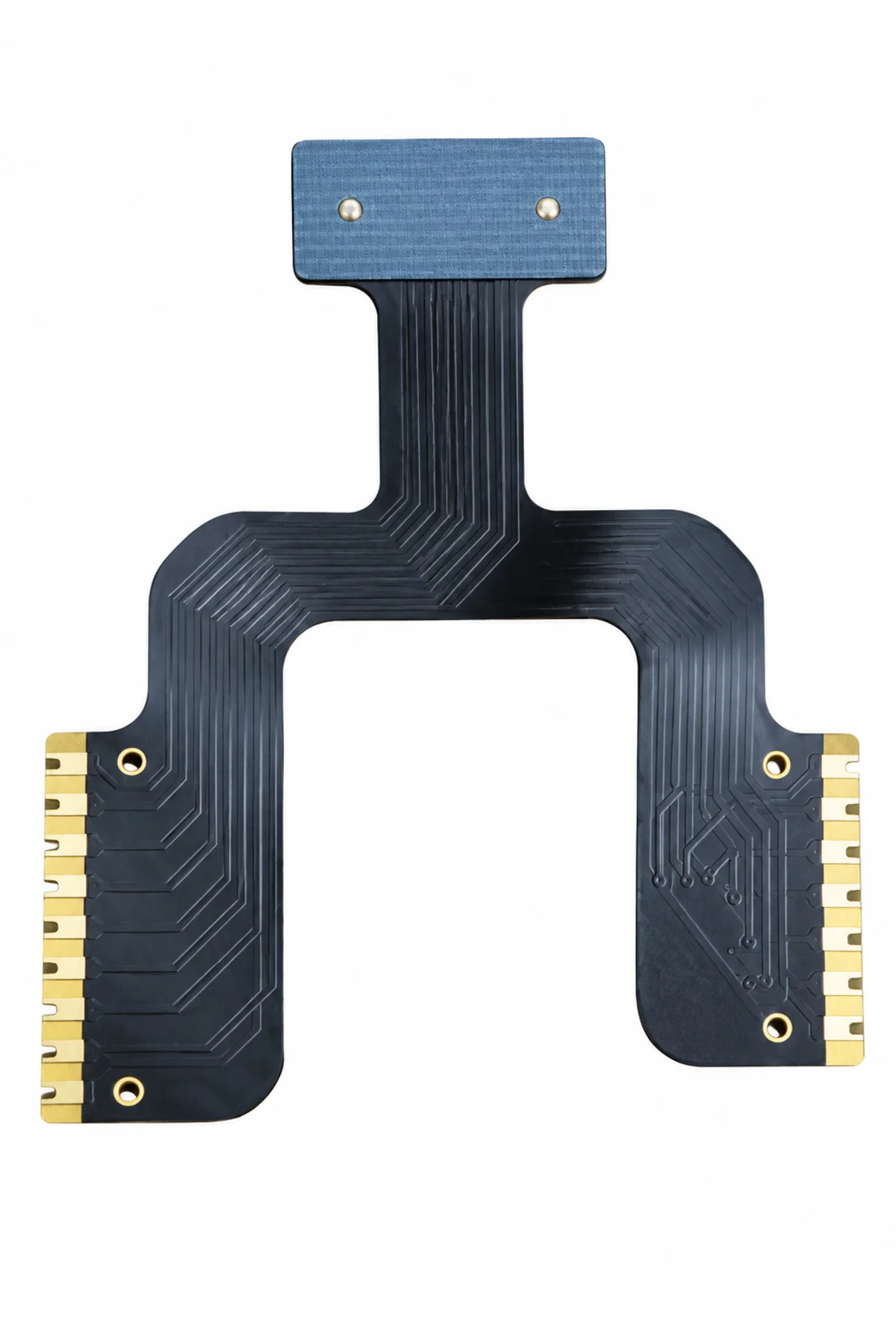

> > Xiaomi M365 BMS 10S FPC Bağlantı Kablosu: > > > > Xiaomi M365 BMS 10S FPC Bağlantı Kablosu , Xiaomi M365 elektrikli scooter batarya sistemlerinde hücre grupları ile BMS yönetim sistemi arasındaki bağlantıların düzenli şekilde iletilmesine yardımcı olan esnek devre bağlantı parçasıdır. Üzerinde bulunan çoklu bağlantı yolları sayesinde 10S batarya yapısındaki farklı hücre gruplarından gelen bağlantıların tek bir FPC yapı üzerinden aktarılmasını sağlar. Batarya tamiri, hücre yenileme veya hasar görmüş mevcut bağlantı parçasının değiştirilmesi gereken uygulamalarda kullanılabilir. > FPC, “Flexible Printed Circuit” yani esnek baskılı devre anlamına gelir. Geleneksel çoklu kablo bağlantılarının yerine ince ve düzenli bir bağlantı yapısı sunar. Xiaomi M365 BMS 10S FPC Bağlantı Kablosu , esnek yapısı sayesinde batarya paketi içerisinde fazla alan kaplamadan farklı hücre gruplarının bağlantılarının BMS tarafına taşınmasına yardımcı olur. > 10S Batarya Sistemine Uygun Bağlantı Yapısı: > Xiaomi M365 elektrikli scooter bataryalarında 10S seri hücre grubu yapısı kullanılır. FPC üzerinde bulunan B0, B1, B2, B3, B4, B5, B6, B7, B8, B9 ve B10 işaretleri farklı hücre gruplarının bağlantı noktalarını ifade eder. Bu bağlantıların doğru sırayla yapılması, BMS sisteminin hücre gruplarını doğru şekilde takip edebilmesi açısından önemlidir. > Xiaomi M365 BMS 10S FPC Bağlantı Kablosu üzerinde hücre bağlantılarının yanı sıra LED ve sıcaklık sensörü bağlantıları için ayrılmış noktalar da bulunmaktadır. Görselde bulunan LED+, LED-, NTC+ ve NTC- işaretleri, FPC'nin yalnızca hücre bağlantılarını taşımakla kalmayıp batarya paketindeki yardımcı bağlantıların aktarılmasında da kullanıldığını gösterir. > > > > Esnek FPC Tasarımı: > > > > Batarya paketlerinin içerisinde alan oldukça sınırlıdır. Çok sayıda ayrı kablo kullanmak hem montajı karmaşıklaştırabilir hem de bağlantıların düzenli şekilde konumlandırılmasını zorlaştırabilir. Xiaomi M365 BMS 10S FPC Bağlantı Kablosu , çok sayıda iletken hattı tek bir esnek devre üzerinde bir araya getirerek daha düzenli bir batarya bağlantı yapısı oluşturulmasına yardımcı olur. > Ürünün üst bölümünde çok pinli soket bağlantısı bulunmaktadır. Alt bölümlerde ise batarya hücre gruplarının bağlantısı için hazırlanmış temas noktaları yer alır. Esnek gövde yapısı batarya içerisindeki mevcut yerleşime uygun şekilde konumlandırılmasını kolaylaştırır. > > > > Teknik Özellikler: > > > > > Ürün tipi: FPC batarya bağlantı kablosu > Kullanım alanı: Elektrikli scooter batarya sistemi > Uyumlu model: Xiaomi M365 > Sistem yapısı: 10S > Ürün üzerindeki kod: B-10S-FPC > Bağlantı noktaları: B0-B10 > LED bağlantıları: LED+ ve LED- > Sıcaklık sensörü bağlantıları: NTC+ ve NTC- > Yapı: Esnek baskılı devre / Flexible Printed Circuit > Üst bağlantı: Çok pinli soket > Batarya hücre bağlantılarını BMS tarafına aktarmaya yardımcı olur > Batarya onarım ve yenileme işlemlerinde kullanılabilir > Kompakt ve esnek tasarıma sahiptir > > Batarya Tamiri ve Yenileme İşlemlerinde Kullanım: > > > > Elektrikli scooter bataryaları zaman içerisinde titreşim, darbe, nem, yanlış müdahale veya batarya onarımı sırasında oluşabilecek fiziksel hasarlar nedeniyle bağlantı problemleri yaşayabilir. FPC üzerinde kopuk devre yolu, hasarlı temas noktası veya soket problemi bulunması batarya sisteminin doğru çalışmasını engelleyebilir. > Bu gibi durumlarda Xiaomi M365 BMS 10S FPC Bağlantı Kablosu , mevcut hasarlı parçanın değiştirilmesi amacıyla kullanılabilir. Batarya hücreleri yenilenirken de mevcut FPC'nin fiziksel durumu kontrol edilmeli ve gerekli durumlarda yenisiyle değiştirilmelidir. > Ancak bataryada meydana gelen her arıza FPC kaynaklı değildir. Hücre grupları, BMS kartı, bağlantı kartları, sıcaklık sensörleri, güç kabloları ve diğer batarya parçaları da ayrı ayrı kontrol edilmelidir. > > > > BMS Kartı ile Karıştırılmamalıdır: > > > > Xiaomi M365 BMS 10S FPC Bağlantı Kablosu tek başına BMS yönetim kartı değildir. Bu ürün, BMS ve batarya hücre grupları arasındaki bağlantıların aktarılmasında kullanılan FPC bağlantı parçasıdır . BMS kartının yaptığı elektronik koruma ve yönetim işlemlerini doğrudan gerçekleştirmez. > Bu ayrım özellikle yedek parça satın alırken önemlidir. İhtiyaç duyulan parçanın ana BMS kartı mı yoksa B-10S-FPC bağlantı parçası mı olduğu montaj öncesinde belirlenmelidir. > > > > Uyumluluk ve Sipariş Öncesi Kontrol: > > > > Xiaomi M365 BMS 10S FPC Bağlantı Kablosu satın alınmadan önce mevcut parçanın fiziksel yapısı, soket tipi ve bağlantı noktaları ürün görselleriyle karşılaştırılmalıdır. Özellikle mevcut parçanın üzerinde B-10S-FPC kodunun bulunması uyumluluk kontrolünde yardımcı olabilir. > Farklı elektrikli scooter modelleri veya farklı batarya revizyonlarında benzer görünümlü ancak farklı bağlantı düzenine sahip parçalar bulunabileceğinden yalnızca dış görünüşe göre seçim yapılmaması önerilir. > > > > Paket ve Kurulum: > > > > Paket içeriğinde 1 adet Xiaomi M365 BMS 10S FPC Bağlantı Kablosu bulunmaktadır. Ürün batarya hücreleriyle doğrudan bağlantılı bir sistemde kullanıldığı için montaj sırasında B0-B10 sıralamasına özellikle dikkat edilmelidir. Bağlantılar mevcut batarya düzeni referans alınarak gerçekleştirilmelidir. > > > > Kullanım Talimatı / Uyarılar: > > > > Montajdan önce B0-B10 bağlantı sırasını, soket yapısını ve hücre grup voltajlarını kontrol ediniz yanlış bağlantı FPC, BMS veya batarya hücrelerinde hasara neden olabileceğinden kurulumun batarya konusunda deneyimli kişiler tarafından yapılması önerilir. > > > > > > > > Bu ürün TURCSOFT ile listelenmiştir.
