Panel Tipi XT90E-F Dişi Soket

>

Panel Tipi XT90E-F Dişi Soket, batarya sistemleri, elektrikli bisikletler, elektrikli scooterlar, enerji depolama uygulamaları ve yüksek akım gerektiren DC güç bağlantılarında kullanılmak üzere tasarlanmış panel montajlı iki kutuplu bir bağlantı soketidir. XT90 bağlantı yapısını sabit bir yüzeye taşıyarak cihaz, batarya kutusu veya proje kasası üzerinde düzenli ve sağlam bir güç bağlantı noktası oluşturulmasına yardımcı olur.

>

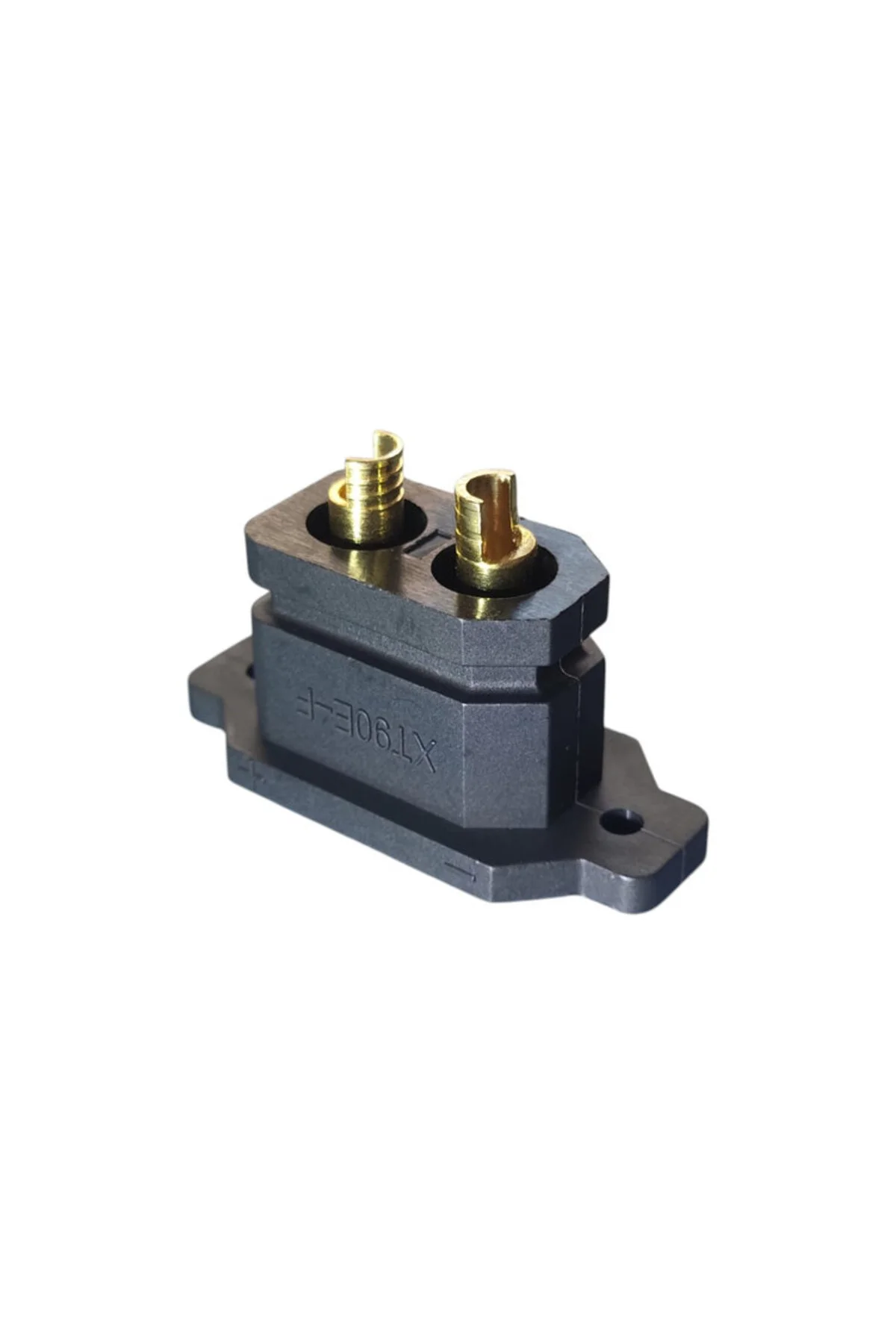

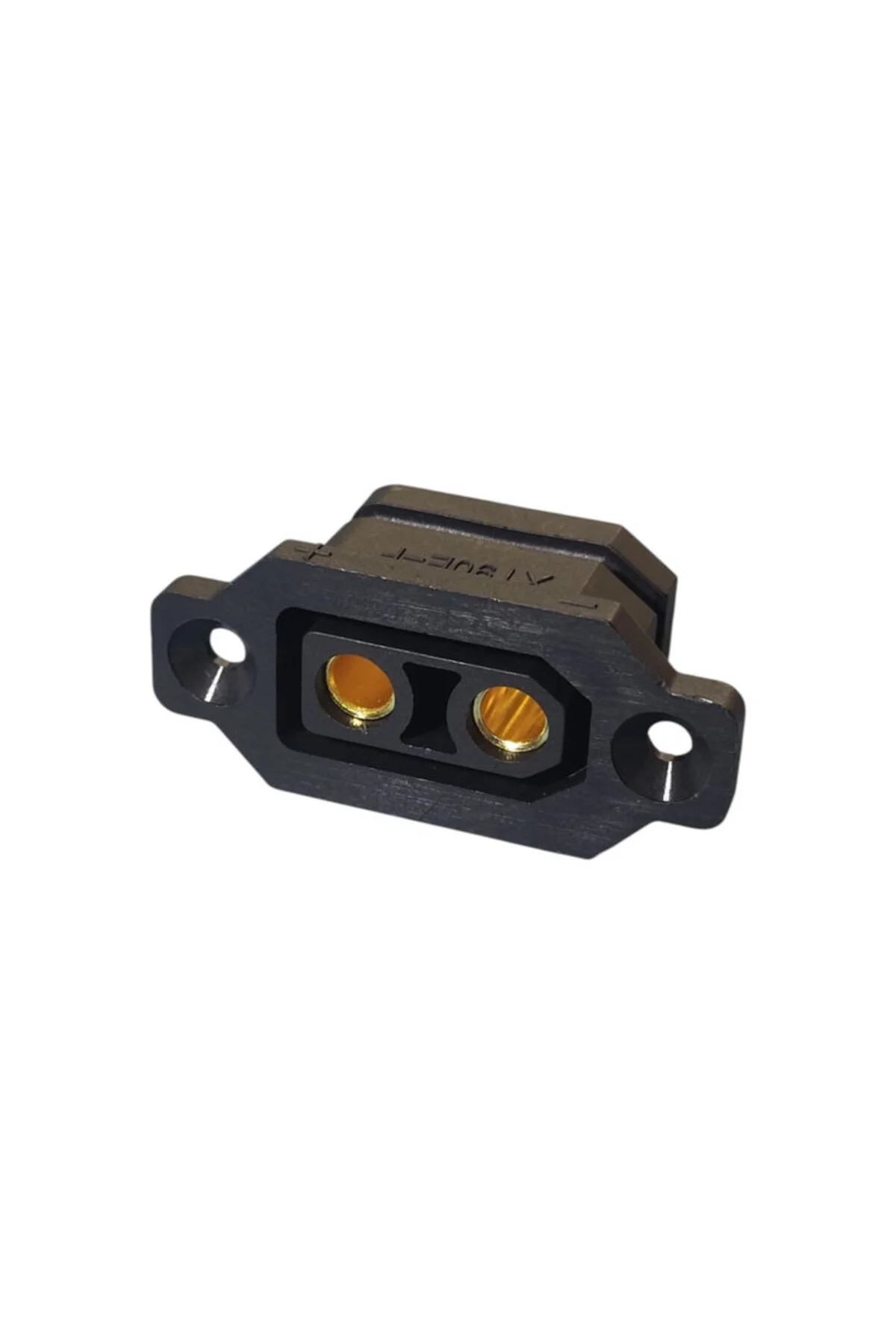

Standart kablolu XT90 soketlerden farklı olarak Panel Tipi XT90E-F Dişi Soket, gövdesinin iki yanında bulunan montaj kulakları sayesinde panel, kutu veya benzeri yüzeylere sabitlenebilir. Bu yapı özellikle batarya kutularında dışarıdan erişilebilen şarj veya güç bağlantısı oluşturmak isteyen kullanıcılar için oldukça kullanışlıdır. Görsellerde görüldüğü üzere ürün üzerinde iki adet montaj deliği bulunur ve bağlantının panel üzerinde hareket etmesinin önüne geçilecek şekilde sabit montaja uygundur.

>

XT90E-F Panel Tipi Tasarımın Avantajları

>

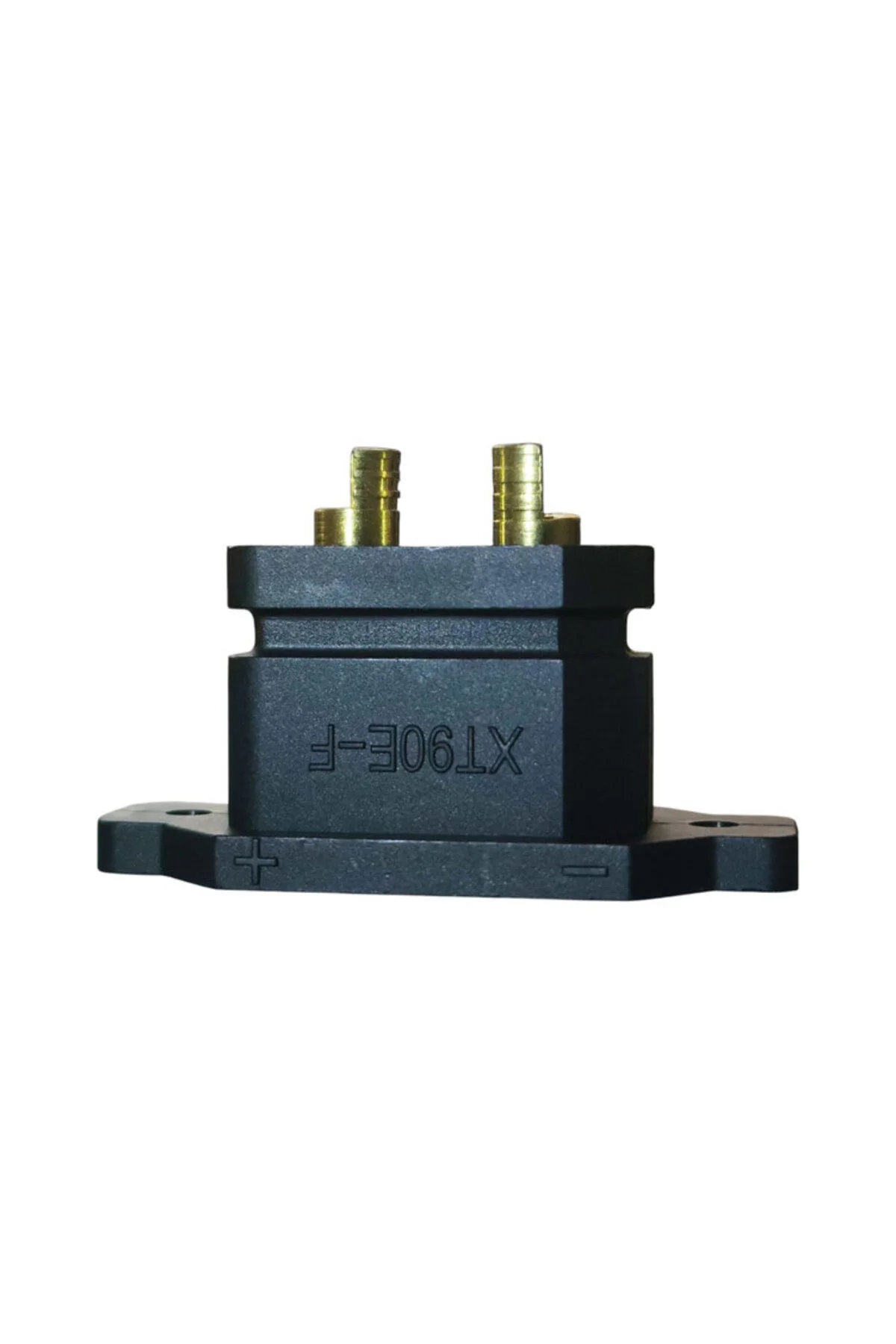

Panel Tipi XT90E-F Dişi Soket, iki kutuplu DC bağlantı yapısına sahiptir. Gövde üzerinde artı ve eksi kutuplarının belirlenmesine yardımcı olan polarite işaretleri bulunmaktadır. Bu sayede montaj sırasında bağlantı yönünün takip edilmesi kolaylaşır. Elektrik tesisatında polaritenin doğru bağlanması son derece önemli olduğundan kablolama yapılırken soket üzerindeki işaretler dikkate alınmalıdır.

>

Arka bölümde bulunan iki ayrı metal bağlantı terminali kablo bağlantısının lehimleme yöntemiyle yapılmasına uygun yapıdadır. XT90E ailesinin üretici teknik bilgilerinde bağlantı yöntemi lehimleme olarak belirtilmektedir. Aynı ürün ailesinde pirinç kontak ve altın kaplama kontak yüzeyi kullanılmaktadır.

>

Panel montaj özelliği sayesinde kabloların doğrudan kasa dışına çıkarılması yerine daha düzenli bir uygulama gerçekleştirilebilir. Özellikle özel üretim lityum batarya kutuları, elektrikli araç projeleri, güç kaynakları ve çeşitli elektronik sistemlerde profesyonel görünümlü bir bağlantı noktası oluşturmak için Panel Tipi XT90E-F Dişi Soket tercih edilebilir.

>

Sağlam ve Pratik Bağlantı Yapısı

>

XT90E tipi konnektörlerin önemli özelliklerinden biri yüksek akım gerektiren DC sistemlerde kullanılmaya yönelik olmalarıdır. XT90E serisinin üretici teknik verilerinde 45 A akım değeri, 150 V DC nominal gerilim ve düşük temas direnci belirtilmektedir. Ancak farklı üreticilerin XT90E-F uyumlu ürünlerinde teknik değerler değişebileceğinden, sistemin maksimum akım ve gerilim değerleri belirlenirken kullanılan ürünün teknik özellikleri ayrıca dikkate alınmalıdır.

>

Panel Tipi XT90E-F Dişi Soket üzerinde yer alan iki montaj kulağı, ürünün uygun ölçülerde hazırlanmış bir panel üzerine vidalanarak sabitlenmesine olanak sağlar. Böylelikle fiş takılıp çıkarılırken soketin geriye doğru hareket etmesi veya kabloların doğrudan mekanik yük altında kalması azaltılabilir.

>

Siyah gövdesi ve kompakt yapısı sayesinde batarya kutuları ile elektronik proje kasalarında sade bir görünüm sağlar. Ön taraftaki dişi kontak yapısı ise uyumlu XT90 erkek bağlantının takılması için tasarlanmıştır.

>

Kullanım Alanları

>

Panel Tipi XT90E-F Dişi Soket farklı DC güç uygulamalarında kullanılabilir. Başlıca kullanım alanları arasında

>

>
• Lityum iyon batarya paketleri



>
• LiFePO4 batarya sistemleri



>
• Elektrikli bisiklet ve scooter projeleri



>
• Batarya kutuları



>
• DC güç dağıtım sistemleri



>
• Taşınabilir enerji sistemleri



>
• Elektronik proje kutuları



>
• Robotik uygulamalar



>
• RC ve model araç sistemleri



>
• Güç kaynağı bağlantıları



>

>

yer almaktadır. XT90E serisi konnektörler üretici tarafından elektrikli bisiklet, elektrikli araç, enerji depolama, robotik sistem ve benzeri güç uygulamalarında kullanılabilen bağlantı çözümleri arasında gösterilmektedir.

>

Teknik Özellikler

>

>
• Ürün Tipi: Panel tipi güç bağlantı soketi



>
• Model: XT90E-F



>
• Bağlantı Tipi: Dişi



>
• Kutup Sayısı: 2 kutuplu



>
• Montaj Tipi: Panel montaj



>
• Bağlantı Terminalleri: 2 adet



>
• Kablo Bağlantısı: Lehimleme



>
• Polarite İşaretleri: + / -



>
• Gövde Rengi: Siyah



>
• Kontak Rengi: Altın renk



>
• Montaj Noktası: 2 adet yan montaj deliği



>
• Kullanım Tipi: DC güç bağlantısı



>

>

Montaj ve Bağlantı

>

Panel Tipi XT90E-F Dişi Soket montajında öncelikle kullanılacak panel üzerinde sokete uygun bir yuva hazırlanmalıdır. Yan montaj delikleri hizalandıktan sonra ürün uygun vidalar yardımıyla sabitlenebilir. Arka taraftaki bağlantı terminallerine sistemin artı ve eksi kabloları doğru polaritede lehimlenmelidir.

>

Lehimleme işleminden sonra açıkta kalan bağlantı noktalarının elektriksel olarak uygun şekilde yalıtılması önerilir. Kablo kesiti ise sistemden geçecek akıma uygun olarak seçilmelidir. Özellikle yüksek akımlı batarya uygulamalarında yalnızca soketin kapasitesi değil

kullanılan kablonun kesiti, lehim kalitesi, bağlantı noktaları ve sistemdeki diğer bileşenlerin kapasitesi de önemlidir.

>

Neden Panel Tipi XT90E-F Dişi Soket?

>

Batarya veya elektronik cihaz üzerinde sabit bir XT90 bağlantı noktası oluşturmak isteyenler için Panel Tipi XT90E-F Dişi Soket, pratik bir çözüm sunar. Panel montaj yapısı, belirgin polarite işaretleri, iki kutuplu bağlantısı ve lehimlenebilir arka terminalleri sayesinde özel batarya üretiminden elektrikli araç projelerine kadar pek çok uygulamada kullanılabilir.

>

Kablonun doğrudan cihaz dışına çıkarılması yerine gövde üzerinde düzenli bir bağlantı noktası oluşturmak isteyen kullanıcılar için Panel Tipi XT90E-F Dişi Soket, hem montaj kolaylığı hem de düzenli kablolama açısından avantajlı bir bağlantı elemanıdır.

>

Paket İçeriği

>

>
• 1 Adet Panel Tipi XT90E-F Dişi Soket



>

>

Kullanım Uyarısı

>

Montaj sırasında artı ve eksi polarite mutlaka kontrol edilmeli, bağlantı işlemleri enerji kesilmiş durumdayken yapılmalı ve kullanılacak kablo kesiti sistemin akım değerine uygun seçilmelidir.

>

>
