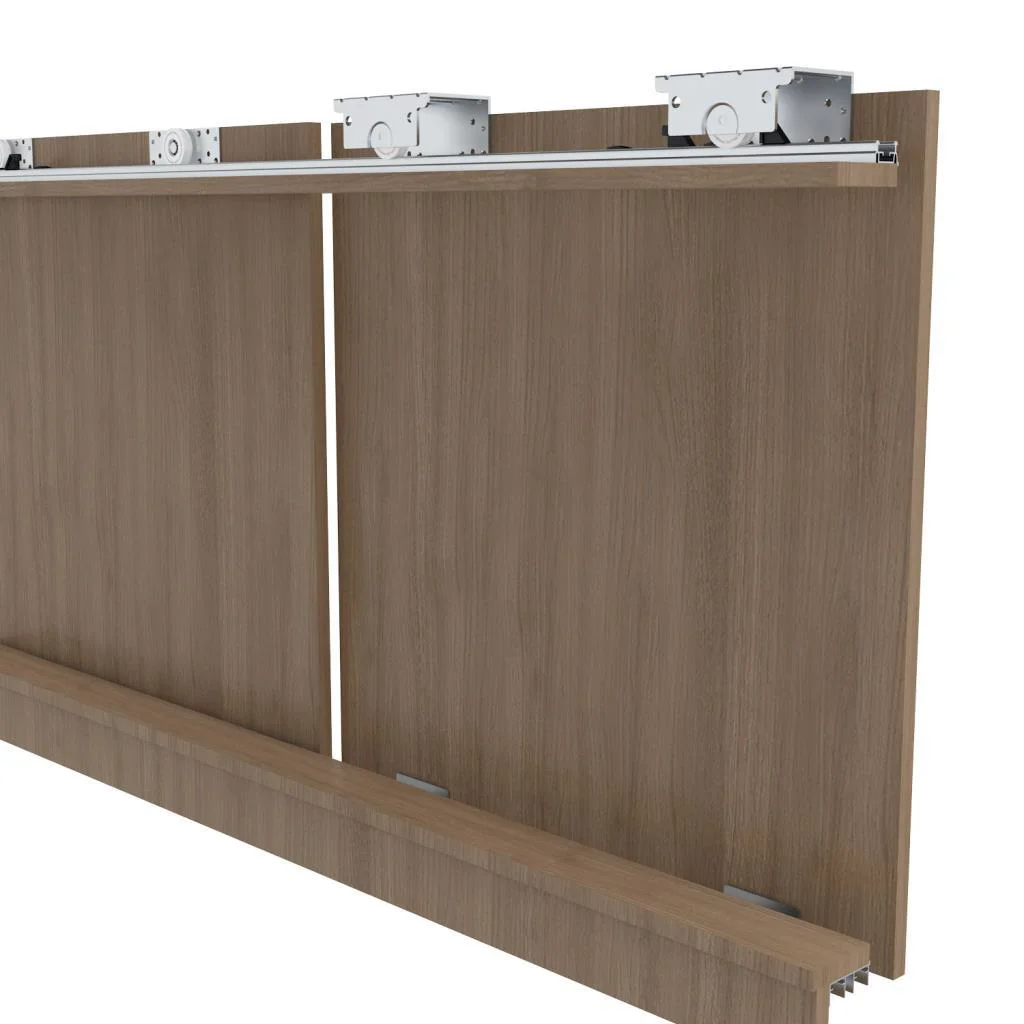

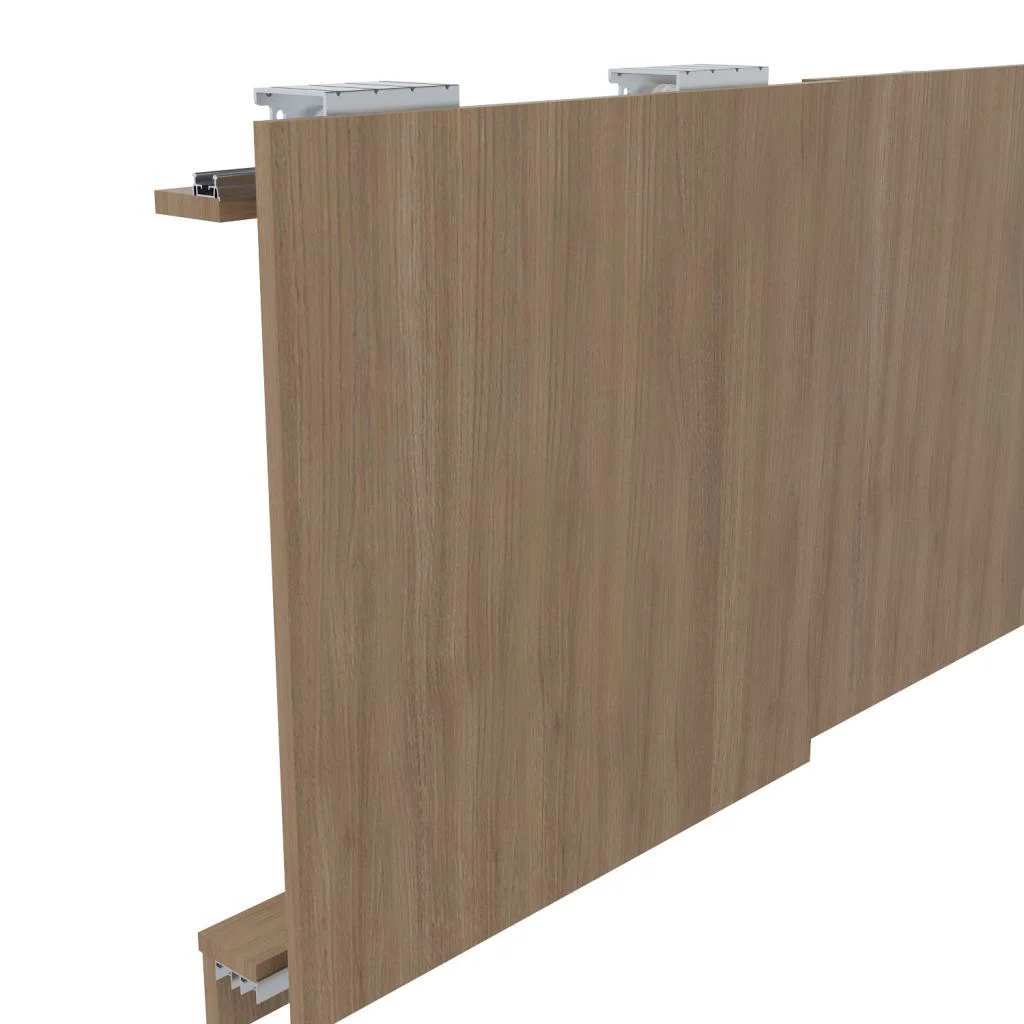

Mepa Mepa SGM 02 Sürgülü Kapak Sistemi - İç Kapak

SGM 02 Sürgülü Kapak Sistemi bir dolapta maksimum 80 kg. Ağırlığında kapak uygulanır. Kapak kalınlıkları 18-28 mm arasında olmalıdır.

1- Alt bazayı dolap yüzeyinden 56,7 mm içerde bağlayınız.Alüminyum rayları dolabın üst ve alt tablasına sıfır olacak şekilde montaj ediniz.

2- Kapak boyunu, Dolap iç mesafesi ( X ) Kapak boyu ( L ) L= X+130 olarak belirleyiniz.

3- İç ve Dış kapakları üst kısımda belirtilen resimlerdeki deliklere göre deliniz.

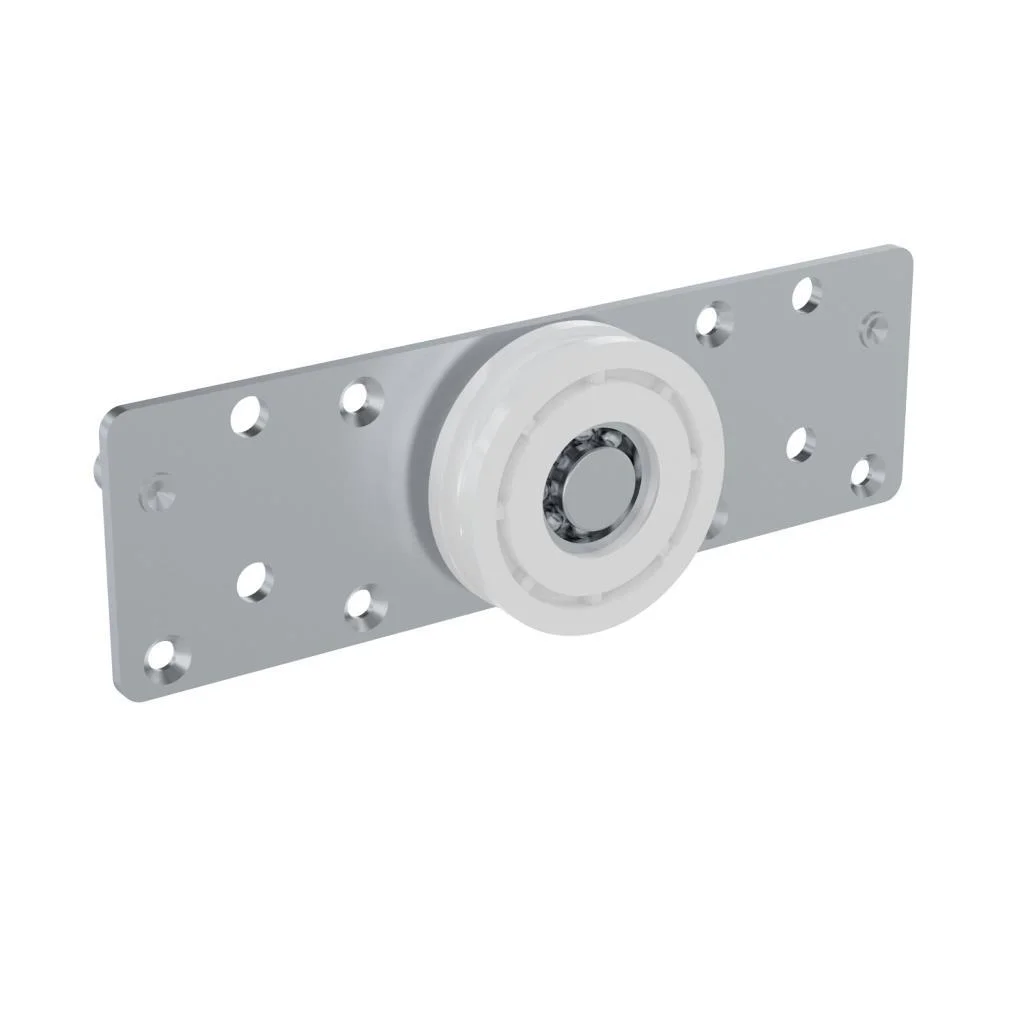

4- İç ve Dış mekanizmaları montaj ediniz.

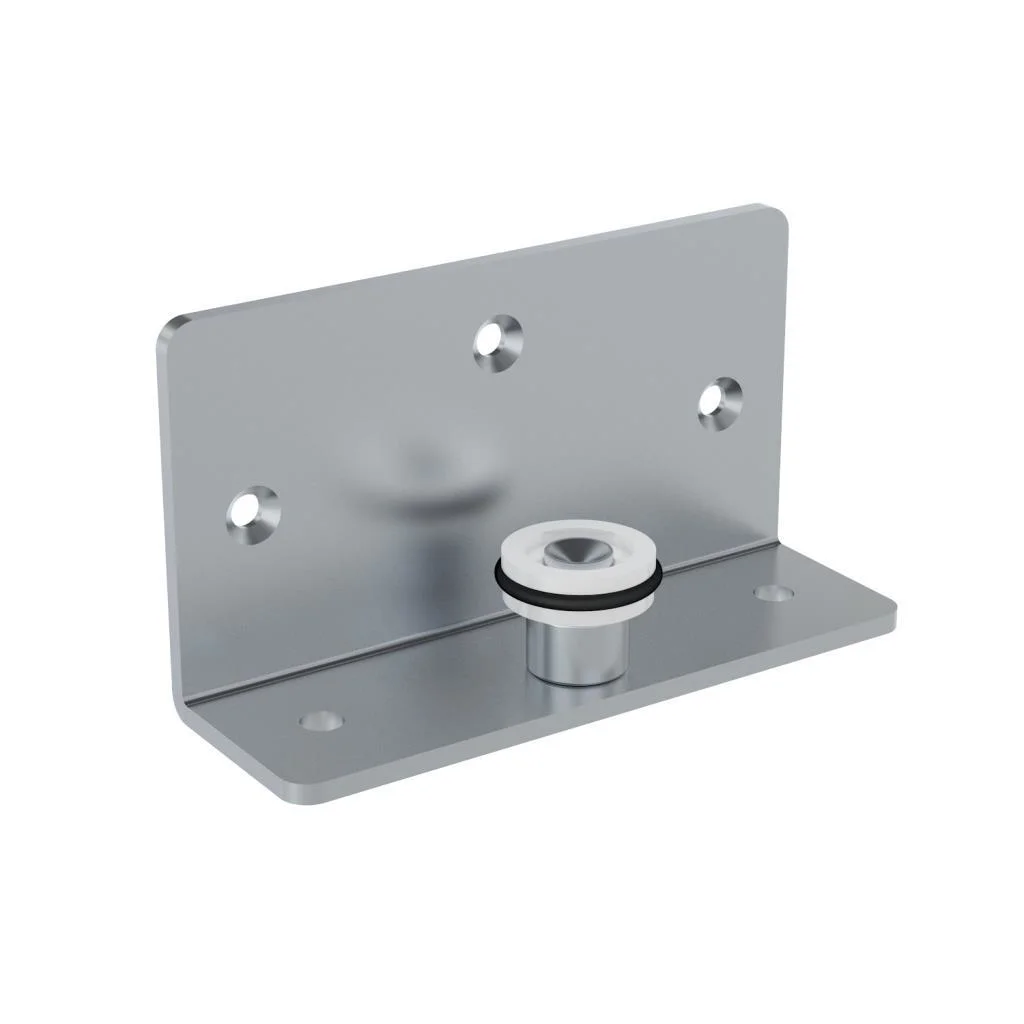

5- Kapakları dolap üzerine yerleştirmek için alt kılavuzları alt ray içerisine yerleştiriniz ve üst kılavuzları üst ray üzerine oturtunuz.

6- Alt ve üst stoperleri kapak hereketine göre sabitleyiniz.

7- Ağır kapaklar için çek-ger veya boykup kullanınız,mekanizmaları boyadan sonra montaj ediniz.
