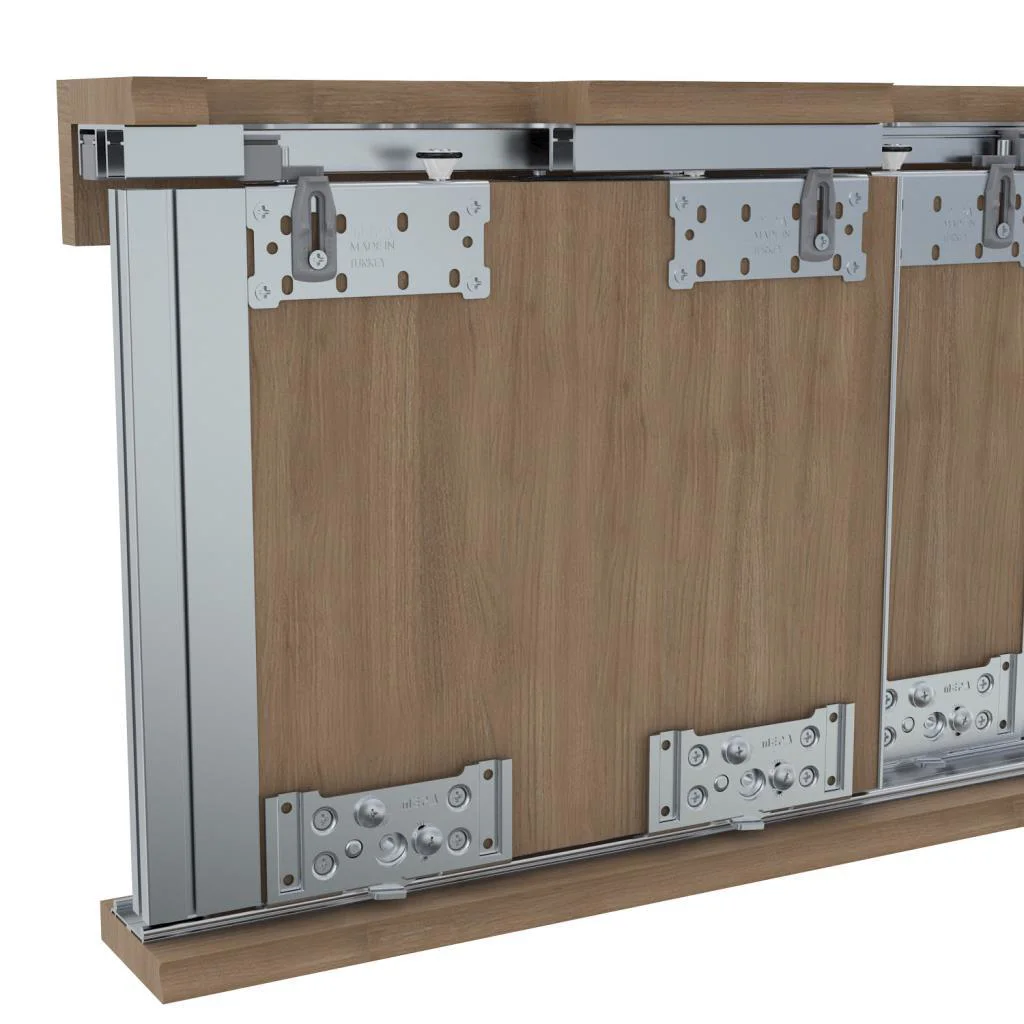

Mepa Mepa Skm 80-AY Sürgülü Hafif Kapak Sistemi

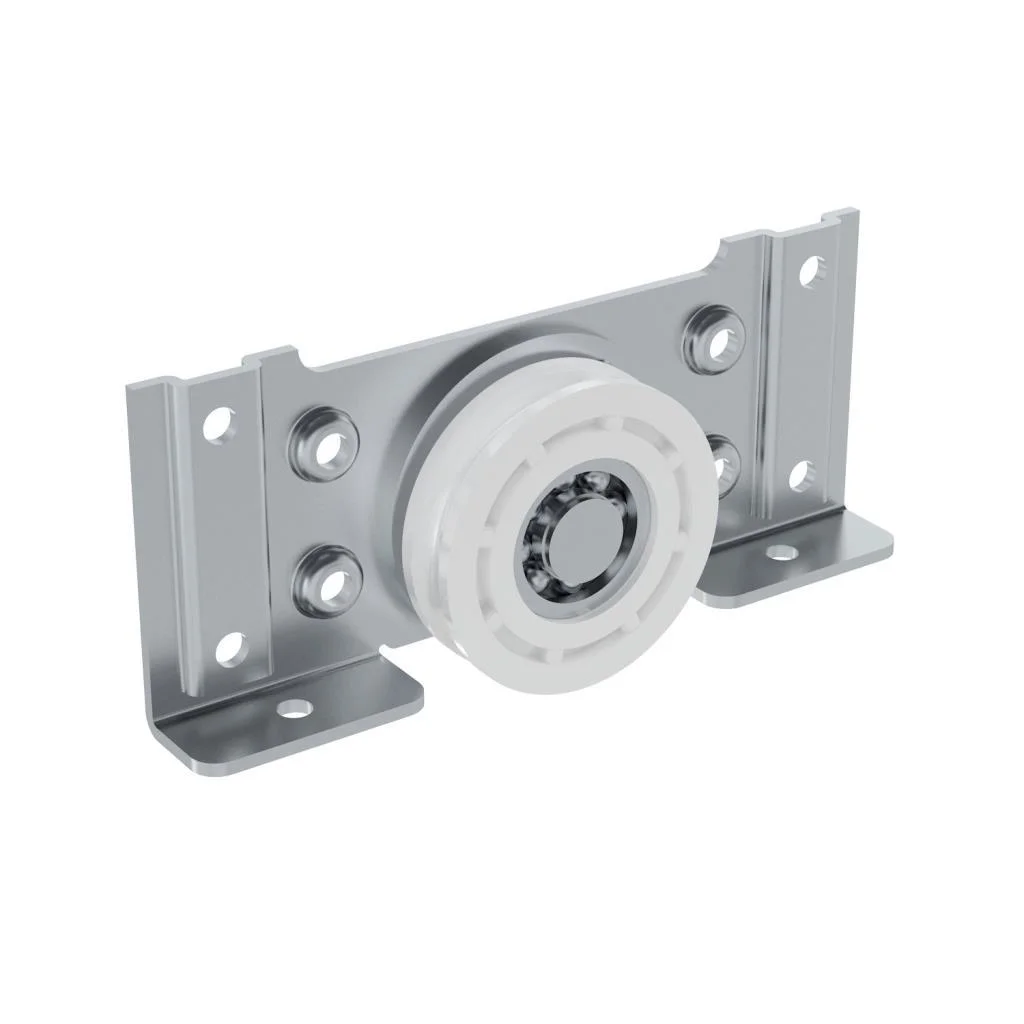

SKM 80 AY Sürgülü Kapak Sistemi bir dolapta Max.80 kg ağırlığında kapak uygulanır. UYGULAMA Механизм для легких раздвижных дверей «SKM 80 AY» рассчитан на створку двери весом до 80 кг в одном шкафу. ПРИМЕНЕНИЕ 262 1- Üst ve alt tabla üzerine rayları sabitleyiniz. Kapak boyunun ayarlanması sırasında Kapak Boyu ( L ) Tabla yüksekliği ( X ) L=X-38 olarak belirleyiniz. 2- Kapak üzerine resimlerde belirtilen eksenlerde deliklerini deliniz.Üst kılavuz ve alt makaraları sabitleyiniz. Alt makaralar için kapak üzerine kanal açınız. 3- Kapakları dolap üzerine montajı yapılırken ilk olarak üst kılavuzları ray içerisine yerleştiriniz kapağı yukarı doğru kaldırarak alt makaraları ray üzerine yerleştiriniz. Kapakların montajının ardından emniyet kilidini üst ray üzerine 1 mm veya 1,5 mm boşluk kalacak şekilde yukarı doğru kaldırarak sabitleyiniz. Emniyet kilidi kapağın yukarı doğru hareketi sırasında alt ray üzerinden çıkmamasını sağlar.
