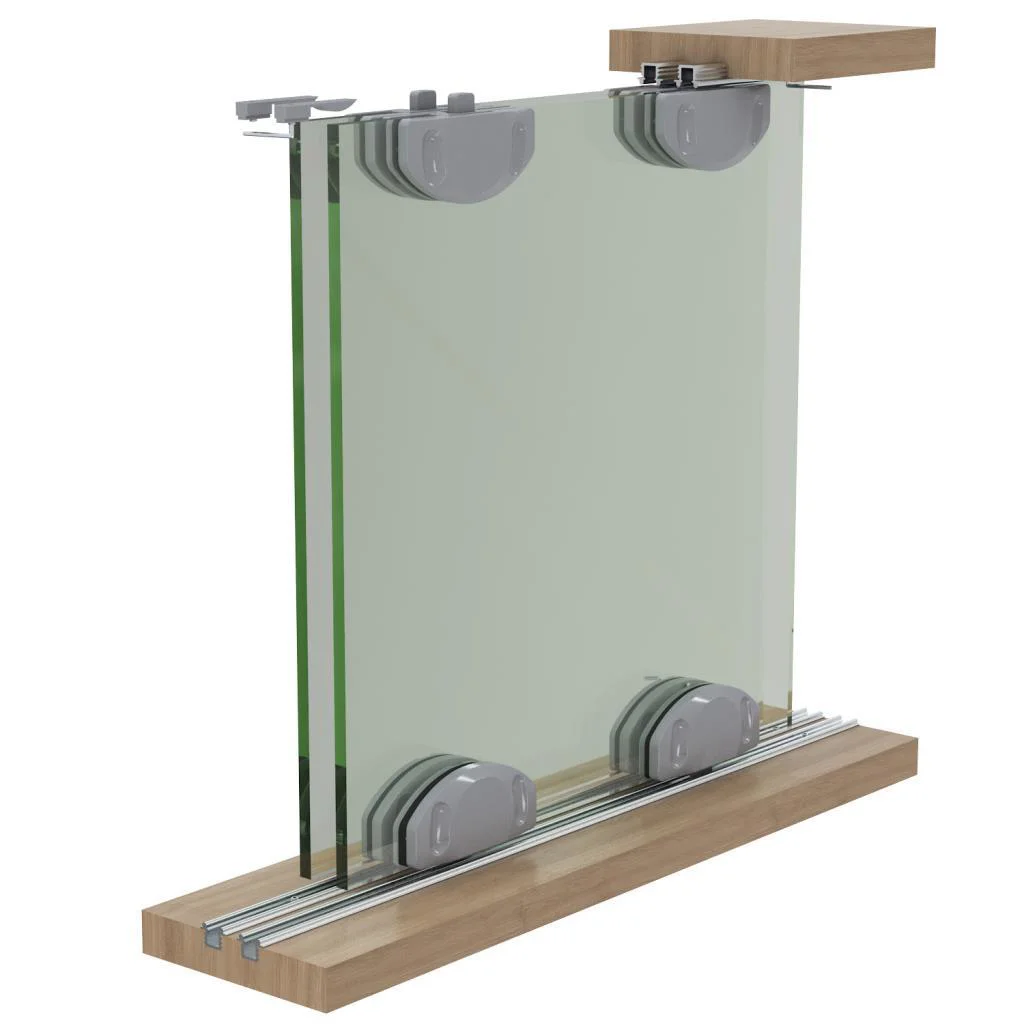

SCK 35C Sürgülü Cam Kapak Sistemi

SCK 35 C Kapak Sistemi bir dolapta maksimum 35 kg. Ağırlığında kapak uygulanır. Cam kalınlığı 4 mm olmalıdır. 1- Üst rayı tabla üzerine montaj etmek için 10 mm genişliğinde 7 mm derinliğinde kanal açınız. Alt rayı tabla üzerine montaj etmek için 10 mm genişliğinde 7 mm derinliğinde kanal açınız. 2- Kapak boyunu belirlerken, Dolap iç mesafesi ( X ) Kapak Boyu ( L ) L= X-11 olarak belirleyiniz 3- Kapak montajı sırasında resimde belirtidiği gibi cam üzerine delik açınız. Açılan delikler üzerine alt makaraları ve üst kılavuzları yerleştirip kapaklarını sıkınız. 4- Alt ve üst stoperleri rayların içerisine yerleştiriniz. Birleştirilmiş olan kapağı ilk olarak alt makaralarını alt ray üzerine yerleştiriniz. Bu işlemin ardından üst kılavuz elemanlarının tırnaklarını aşağı doğru çekerek üst ray içerisine yerleştiriniz. Bu İlan E NTEGRA ile Listelenmiştir
